5. GLM 라이브러리 적용하기

처음부터 수학 함수들을 직접 만들면서 OpenGL을 공부하는 것도 하나의 방법이지만

많은 사람들이 그래픽 프로그래밍을 제대로 맛보기도 전에 포기하는 경우가 더 많다고 한다.



외국 포럼에서도 직접 수함 함수를 구현하는 것보다도 그냥 빠르게 결과물을 보고

동작원리를 이해하는 것이 OpenGL에는 더 도움이 된다는 의견이 압도적으로 많다.



물론 OpenGL만 공부한다고 했을 때 경우를 가정했을 때라는 전제 조건이 붙는다.

그렇지 않다고 하더라도 나쁘지 않다는 의견도 많다.

결국 동작원리만 안다면 웬만한 코드들은 구현에 시간만 조금 들뿐이니까.



그러니 우리도 GLM을 사용해서 그래픽 프로그래밍을 좀 더 재밌고 편리하게 해 보자.

GLM 이란?

GLM(OpenGL Mathematics)는 이름 그대로 OpenGL에서 사용할 수 있는 수학 라이브러리다.

CPP로 작성되어 있고 GLSL(OpenGL Shading Language)에서도 사용할 수 있다.



세상 똑똑한 천재(박사)들이 만들어서 성능까지 좋기 때문에 OpenGL을 공부할 때 빼놓을 수 없는 라이브러리다.

GLM 내려받기

GLM은 굉장히 작은 라이브러리다.

문서를 포함한 잡다구리(?)들을 제외하고 실제 사용하는 라이브러리 크기는 3MB도 되지 않는다.

이 정도면 와이파이가 잠깐 연결되는 열악한 환경에서도 내려받을 용기가 생기는 크기다.

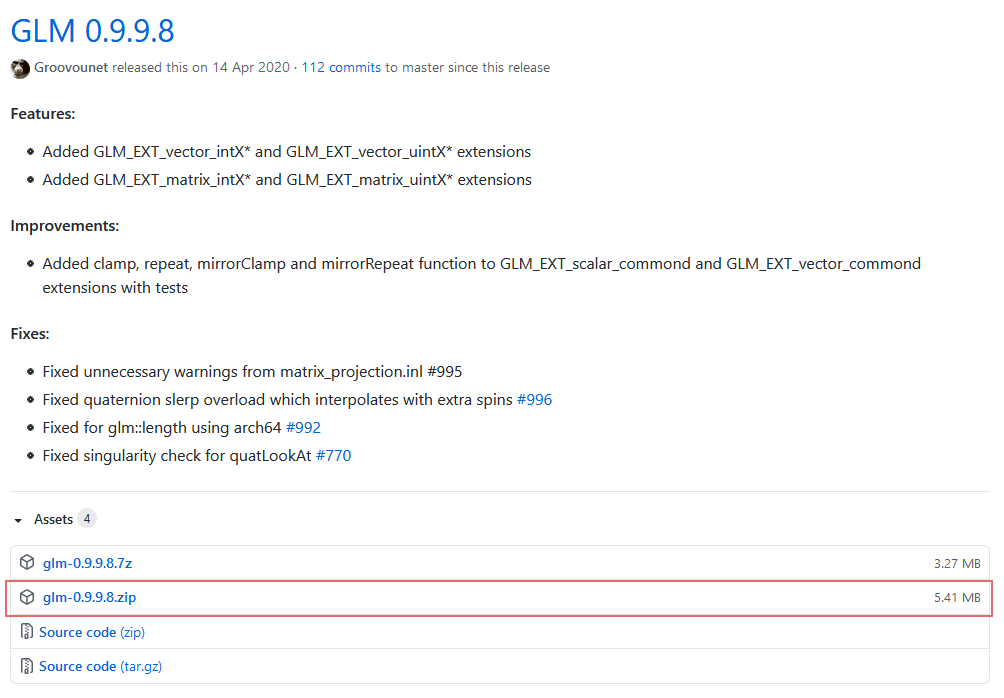

GLM 공식 릴리즈 저장소에서 내려받을 수 있다.



▼ zip 파일을 내려받으면 된다.

GLM 설치하기

GLM을 내려받아서 압축을 풀면 여러 가지 폴더가 보이는데 glm 빼고 모두 필요 없는 것들이다.

그러니 glm 빼고 싹 다 지운다.

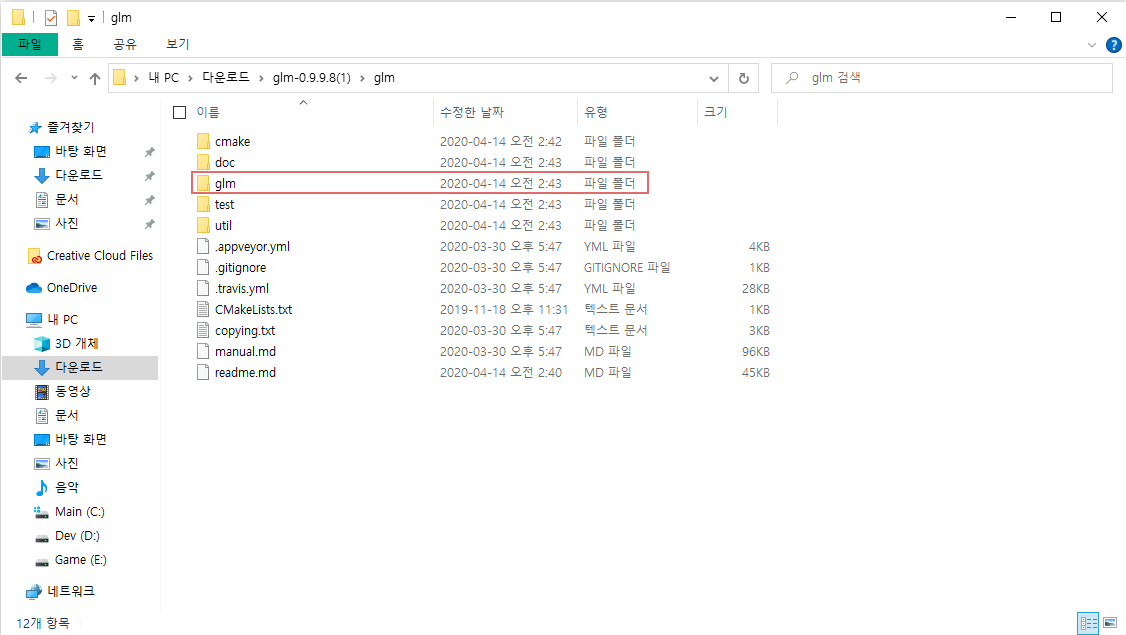

▼ 이전

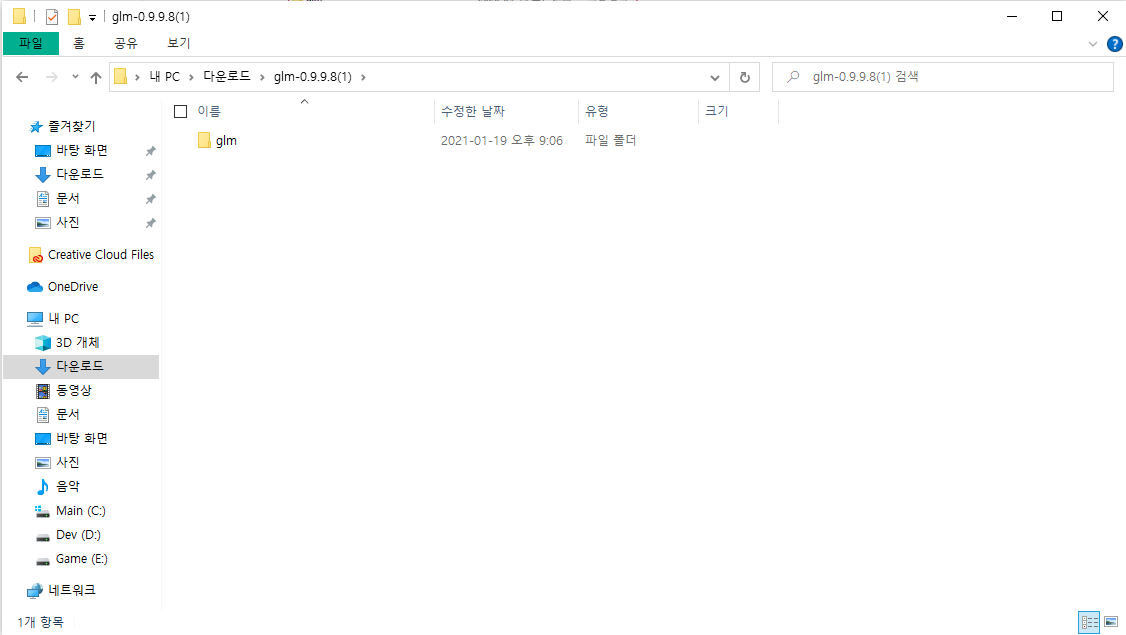

▼ 이후

이제 0. OpenGL 개발환경 설정하기 때와 비슷한 흐름으로 진행된다.

glm-0.9.9.8을 GLM으로 변경해서 우리가 GLFW, GLEW 라이브러리를 둔 라이브러리 폴더로 복사한다.

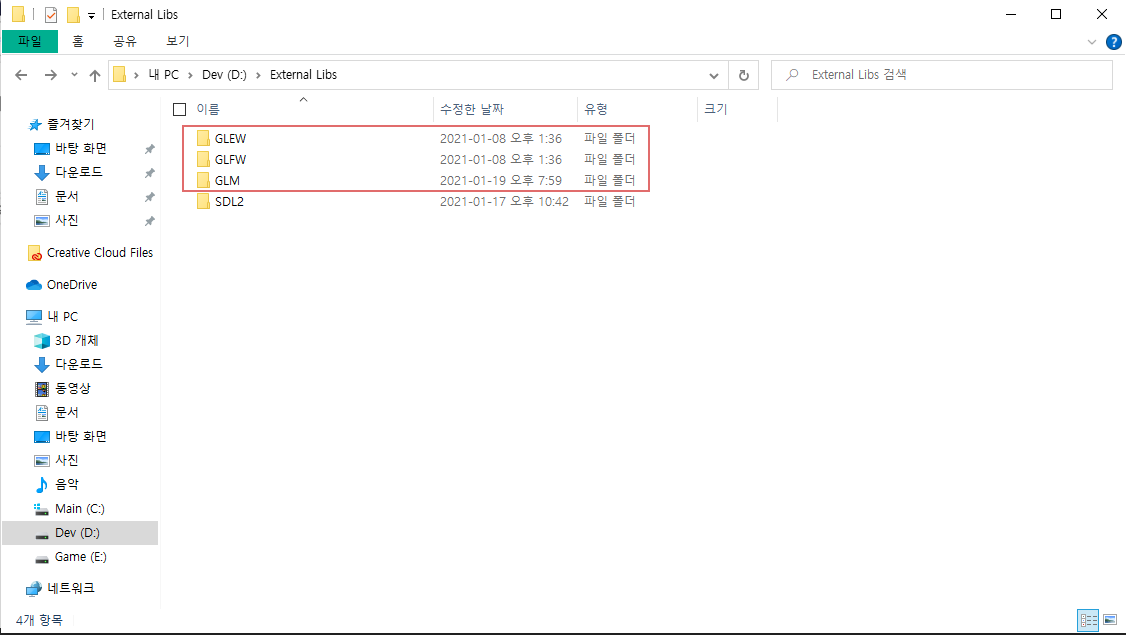

▼ GLFW, GLEW, GLM 삼총사가 모두 모였다.

이제 비주얼 스튜디오에서 추가 포함 위치를 설정해줘야 한다.

이것도 0. OpenGL 개발환경 설정하기 와 다르지 않아서 어렵지 않다.

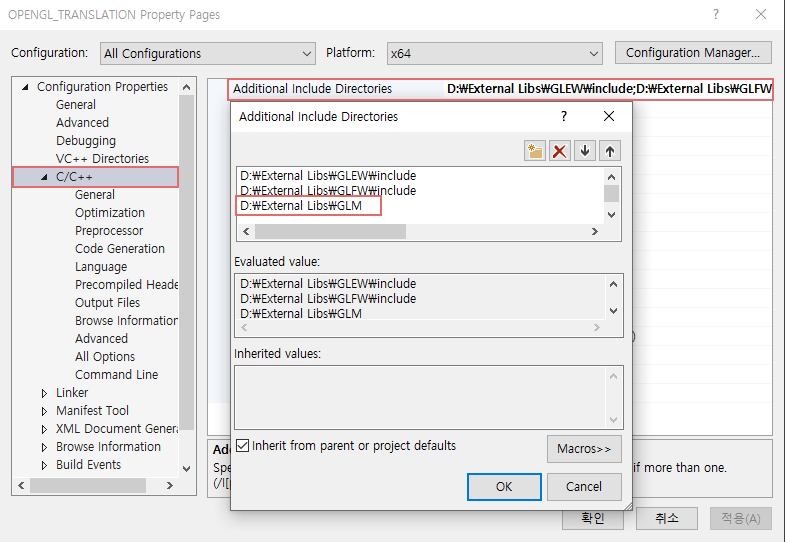

▼ 추가 포함 위치 설정

GLFW와 GLEW 경우와 달리 링커를 따로 설정해주지 않아도 된다.

솔직히 어떤 경우 링커를 설정해주고 안 해주는지 잘 모르겠다.



정상적으로 GLM이 포함되었는지 확인해보자.

바로 직전의 4. 삼각형 움직이기 코드에서 헤더 부분에 GLM 라이브러리의 헤더를 하나 추가해서 확인한다.



▼ 빨간 줄이 안 뜨면 정상적으로 포함된 것이다.

#include <cstdio>
#include <clocale>
#include <cstdlib>
#include <cstring>

#include <GL/glew.h>
#include <GLFW/glfw3.h>
//---------------------------------------------
// GLM 헤더 추가
#include <glm/glm.hpp>
//---------------------------------------------

const GLint WIDTH = 720, HEIGHT = 480;

4. 삼각형 움직이기 를 GLM 버전으로 변환하기

이제 이번 수정에 필요한 GLM 헤더들을 포함시켜 보자.

#include <GL/glew.h>
#include <GLFW/glfw3.h>

GLFW와 GLEW랑 삼총사이니 이 둘 바로 아래에 포함시키는 게 나중에 관리하기에도 편할 것이다.



▼ 필요한 헤더 파일 추가

#include <cstdio>
#include <clocale>
#include <cstdlib>
#include <cstring>

#include <GL/glew.h>
#include <GLFW/glfw3.h>
//---------------------------------------------
// 필요 GLM 헤더 추가
#include <glm/glm.hpp>
#include <glm/gtc/matrix_transform.hpp>
#include <glm/gtc/type_ptr.hpp>
//---------------------------------------------

const GLint WIDTH = 720, HEIGHT = 480;

기본적으로 GLM은 행렬(Matrix) 연산으로 작동한다.

각각의 헤더가 어떤 기능을 추가해주는지 간단하게 알아보자.



glm/glm.hpp는 GLM의 가장 기본이 되는 헤더로

GLM에서 사용할 수 있는 행렬을 비롯한 여러 자료형들을 가지고 있다.



glm/gtc/matrix_transform.hpp는 행렬 변환에 사용되는 수학 함수들을 가지고 있다.

우리는 삼각형을 좌우로 움직이는 것뿐이지만 이것도 행렬 연산으로 작동하기 때문에 이 헤더 파일을 포함한다.



glm/gtc/type_ptr.hpp는 GLM 자료형들의 메모리와 관련된 기능을 가지고 있다.



이제 정말 몇 줄의 코드를 변경해서 GLM을 사용하여 똑같은 결과를 내보자.

먼저 우리가 사용하던 uniformXMove를 uniformModel로 바꾼다.



▼ uniformXMove를 uniformModel로 바꿔준다.

//---------------------------------------------
// uniformXMove -> uniformModel
GLuint VAO, VBO, shader, uniformModel;
//---------------------------------------------

변수형이 GLuint로 똑같지만 굳이 바꾸는 이유는 좀 더 직관적으로 이해하기 위해서다.

GLM에서는 모델 좌표계에 해당하는 변수에 Model이라고 붙이는 걸 권장한다.



모델 좌표계는 하나의 메쉬(면, 모델)가 각각의 좌표를 가진다고 가정하는 좌표계다.

우리가 그린 삼각형도 하나의 모델이기 때문에 모델 좌표계를 사용한다.



▼ 모델 좌표에 관해서는 아래의 사이트에서 자세히 설명하고 있다.

learnopengl.com/Getting-started/Coordinate-Systems

LearnOpenGL - Coordinate Systems

아무튼 uniformModel로 변수명을 바꿈으로써 모델 좌표계 변수라는 것을 알 수 있게 되었다.



이제 정점 쉐이더를 수정한다.

앞서서 작성했던 uniform float xMove; 은 단순한 float 형이기 때문에 GLM과 연산할 수 없다.

이걸 mat4(Matrix4x4)로 바로 위에서 선언한 uniformModel과 연동할 변수로 바꿔준다.



▼ GLM에서 제공하는 mat4로 변경한다.

// 정점 쉐이더
static const char* vShader = R"(
#version 330

layout (location = 0) in vec3 pos;

//---------------------------------------------
// model로 수정
uniform mat4 model;
//---------------------------------------------

void main()
{
    //---------------------------------------------
    // model을 곱해준다.
    gl_Position = model * vec4(0.5 * pos.x, 0.5 * pos.y, pos.z, 1.0);
    //---------------------------------------------
})";

추가적으로 gl_Position = model * vec4(0.5 * pos.x, 0.5 * pos.y, pos.z, 1.0); 로 변경되어 있음을 알 수 있다.

객체의 위치 값에 직접적으로 더하는 게 아니라 이동 행렬을 곱해서 이동하게 하는 것이다.



쉐이더가 수정되었기 때문에 CompileShader() 함수도 수정해줘야 한다.

uniformXMove = glGetUniformLocation(shader, "xMove"); 에서 두 변수명이 모두 변경되었기 때문에

우리가 수정한 uniformModel과 model로 변경해주기만 하면 된다.



▼ CompileShader에서 uniformModel과 쉐이더의 model을 연결한다.

void CompileShader()
{
    shader = glCreateProgram();

    if (shader == NULL)
    {
        printf("Error Creating Shader Program!\n");
        return;
    }

    AddShader(shader, vShader, GL_VERTEX_SHADER);
    AddShader(shader, fShader, GL_FRAGMENT_SHADER);

    GLint result = 0;
    GLchar eLog[1024] = { 0 };

    // 쉐이더 프로그램 연결
    glLinkProgram(shader);
    glGetProgramiv(shader, GL_LINK_STATUS, &result);
    if (!result)
    {
        glGetProgramInfoLog(shader, sizeof(eLog), NULL, eLog);
        printf("Error Linking Program: '%s'\n", eLog);
        return;
    }

    // 쉐이더 프로그램 검증
    glValidateProgram(shader);
    glGetProgramiv(shader, GL_VALIDATE_STATUS, &result);
    if (!result)
    {
        glGetProgramInfoLog(shader, sizeof(eLog), NULL, eLog);
        printf("Error Validating Program: '%s'\n", eLog);
        return;
    }

    //---------------------------------------------
    // unifomModel과 쉐이더의 model을 연결한다.
    uniformModel = glGetUniformLocation(shader, "model");
    //---------------------------------------------
}

마지막으로 GLFW 순환문에서 값을 넣어주는 과정만 해주면 된다.



이제 float형으로 바로 더하는 방식이 아니기 때문에glUniform1f(uniformXMove, triOffset); 은 의미가 없다.

행렬 연산을 통해서 삼각형이 움직이기 때문에 별도의 행렬을 저장할 model을 선언해서 저장한다.



▼ triOffset이 y에도 추가로 들어있다.

// 연두색 화면 그리기
glClearColor(0.4f, 0.6f, 0.2f, 1.0f);
// OpenGL 배경색상 초기화
glClear(GL_COLOR_BUFFER_BIT);

// Shader 적용
glUseProgram(shader);

//---------------------------------------------
// mat4 model 초기화
glm::mat4 model = glm::mat4(1.0f);
// 우리가 원하는 값만큼 행렬 연산
model = glm::translate(model, glm::vec3(triOffset, triOffset, 0.0f));

// Mat4를 uniformModel로 변환한다.
glUniformMatrix4fv(uniformModel,1, GL_FALSE,glm::value_ptr(model));
//---------------------------------------------

// VBO에 있는 데이터 바인딩
glBindVertexArray(VBO);
// 데이터를 바탕으로 그리기
glDrawArrays(GL_TRIANGLES, 0, 3);
// 데이터 바인딩 해제
glBindVertexArray(0);

// Shader 해제
glUseProgram(0);

// GLFW 더블 버퍼링
glfwSwapBuffers(mainWindow);

간단히 요약하면 우리가 움직인 값의 행렬을 만들어서 기존의 삼각형 위치 행렬과 연산한다.

정점 쉐이더에서 gl_Position = model * vec4(0.5 * pos.x, 0.5 * pos.y, pos.z, 1.0); 를 생각해보자.

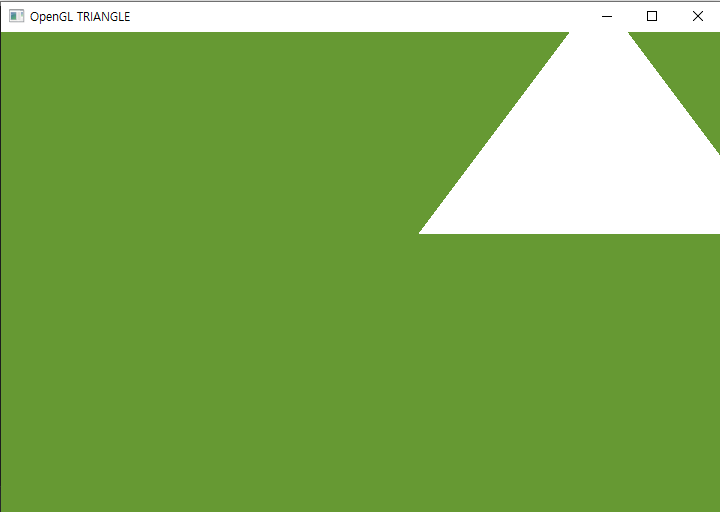

▼ 실행화면

삼각형이 오른쪽 위에서 왼쪽 아래 대각선으로 움직이고 있다.



위 코드의 model = glm::translate(model, glm::vec3(triOffset, triOffset, 0.0f)); 에서

y축도 같이 움직이도록 수정을 했기 때문이다.



이게 행렬을 사용하는 장점 중 하나다.



이전의 방법이었다면 우리는 y축을 움직이기 위해서 별도의 uniform을 할당해줘야 했을 것이다.

하지만 이제 변동 사항은 이 glm::translate()를 통해서 수정하고 model만 던져 주면 된다.



▼ 전체 코드

#include <cstdio>
#include <clocale>
#include <cstdlib>
#include <cstring>

#include <GL/glew.h>
#include <GLFW/glfw3.h>
//---------------------------------------------
// 필요 GLM 헤더 추가
#include <glm/glm.hpp>
#include <glm/gtc/matrix_transform.hpp>
#include <glm/gtc/type_ptr.hpp>
//---------------------------------------------

const GLint WIDTH = 720, HEIGHT = 480;

//---------------------------------------------
// uniformXMove -> uniformModel
GLuint VAO, VBO, shader, uniformModel;
//---------------------------------------------

// 방향값(왼쪽, 오른쪽)
bool direction = true;
// 삼각형의 차이값
float triOffset = 0.0f;
// 삼각형의 최대 차이값
float triMaxOffset = 1.0f;
// 삼각형의 변화값
float triIncrement = 0.01f;

// 정점 쉐이더
static const char* vShader = R"(
#version 330

layout (location = 0) in vec3 pos;

//---------------------------------------------
// model로 수정
uniform mat4 model;
//---------------------------------------------

void main()
{
    //---------------------------------------------
    // model을 곱해준다.
    gl_Position = model * vec4(0.5 * pos.x, 0.5 * pos.y, pos.z, 1.0);
    //---------------------------------------------
})";

// 조각 쉐이더
static const char* fShader = R"(
#version 330

out vec4 colour;

void main()
{
    colour = vec4(1.0, 1.0, 1.0, 1.0);
})";

void CreateTriangle()
{
    GLfloat vertices[] = {
        -1.0f, -1.0f, 0.0f,
        1.0f, -1.0f, 0.0f,
        0.0f, 1.0f, 0.0f
    };

    // OpenGL 정점 배열 생성기를 사용해서 VAO를 생성
    glGenVertexArrays(1, &VAO);
    // 우리가 생성한 VAO를 현재 수정 가능하도록 연결한다.
    glBindVertexArray(VAO);

    // OpenGL 정점 배열 생성기를 사용해서 VBO를 생성
    glGenBuffers(1, &VBO);
    // 우리가 생성한 VBO를 현재 수정 가능하도록 연결한다.
    glBindBuffer(GL_ARRAY_BUFFER, VBO);

    // 우리가 만든 삼각형 정점 좌표를 VBO에 저장한다.
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
    // VAO에 이 VAO를 어떻게 해석해야 할 지 알려줍니다.
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, 0);

    // VAO 사용 허용
    glEnableVertexAttribArray(0);
    // VBO 수정 종료 및 연결 초기화
    glBindBuffer(GL_ARRAY_BUFFER, 0);

    // 수정이 완료 되면 연결을 끊기 위해 초기값으로 연결한다.
    glBindVertexArray(0);
}

void AddShader(GLuint theProgram, const char* shaderCode, GLenum shaderType)
{
    // 쉐이더 생성
    GLuint theShader = glCreateShader(shaderType);

    // 쉐이더 코드를 저장할 배열 생성
    const GLchar* theCode[1];
    theCode[0] = shaderCode;

    // 쉐이더 코드 길이를 저장할 배열 생성
    GLint codeLength[1];
    codeLength[0] = strlen(shaderCode);

    // 쉐이더에 우리가 작성한 쉐이더 코드를 저장한다.
    glShaderSource(theShader, 1, theCode, codeLength);
    // 쉐이더 컴파일
    glCompileShader(theShader);

    // 에러 검출을 위한 변수 선언
    GLint result = 0;
    GLchar eLog[1024] = { 0 };

    // 쉐이더 컴파일 정상완료 여부 저장
    glGetShaderiv(theShader, GL_COMPILE_STATUS, &result);
    if (!result)
    {
        // 쉐이더 오류 로그를 저장하고 출력합니다.
        glGetShaderInfoLog(theShader, sizeof(eLog), NULL, eLog);
        printf("Error Compiling the %d shader: '%s'\n", shaderType, eLog);
        return;
    }

    // 쉐이더 프로그램에 쉐이더를 등록합니다.
    glAttachShader(theProgram, theShader);
}

void CompileShader()
{
    shader = glCreateProgram();

    if (shader == NULL)
    {
        printf("Error Creating Shader Program!\n");
        return;
    }

    AddShader(shader, vShader, GL_VERTEX_SHADER);
    AddShader(shader, fShader, GL_FRAGMENT_SHADER);

    GLint result = 0;
    GLchar eLog[1024] = { 0 };

    // 쉐이더 프로그램 연결
    glLinkProgram(shader);
    glGetProgramiv(shader, GL_LINK_STATUS, &result);
    if (!result)
    {
        glGetProgramInfoLog(shader, sizeof(eLog), NULL, eLog);
        printf("Error Linking Program: '%s'\n", eLog);
        return;
    }

    // 쉐이더 프로그램 검증
    glValidateProgram(shader);
    glGetProgramiv(shader, GL_VALIDATE_STATUS, &result);
    if (!result)
    {
        glGetProgramInfoLog(shader, sizeof(eLog), NULL, eLog);
        printf("Error Validating Program: '%s'\n", eLog);
        return;
    }

    //---------------------------------------------
    // unifomModel과 쉐이더의 model을 연결한다.
    uniformModel = glGetUniformLocation(shader, "model");
    //---------------------------------------------
}

int main()
{
    // 로케일 국가 한국 지정
    _wsetlocale(LC_ALL, L"Korean");

    // GLFW 초기화
    if (glfwInit() == GLFW_FALSE)
    {
        wprintf(L"GLFW 초기화 실패\n");
        glfwTerminate();
        return (1);
    }

    // OpenGL 버전 지정
    // OpenGL MAJOR.MINOR 방식으로 표현
    // 이번엔 3.3을 사용한다.
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);

    // OpenGL 코어 프로필 설정
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
    // OpenGL 상위호환 활성화
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);

    // GLFW 윈도우 생성
    GLFWwindow* mainWindow = glfwCreateWindow(WIDTH, HEIGHT, "OpenGL TRIANGLE", NULL, NULL);
    if (mainWindow == NULL)
    {
        wprintf(L"GLFW 윈도우 생성이 실패했습니다.\n");
        glfwTerminate();
        return (1);
    }

    // 버퍼 가로, 버퍼 세로 선언
    int bufferWidth, bufferHeight;
    // mainWindow로부터 버퍼 가로 크기와 버퍼 세로 크기를 받아온다.
    glfwGetFramebufferSize(mainWindow, &bufferWidth, &bufferHeight);

    glfwMakeContextCurrent(mainWindow);

    // GLEW의 모든 기능 활성화
    glewExperimental = GL_TRUE;
    if (glewInit() != GLEW_OK)
    {
        wprintf(L"GLEW 초기화가 실패했습니다.\n");
        // mainWindow 삭제
        glfwDestroyWindow(mainWindow);
        glfwTerminate();
        return (1);
    }

    CreateTriangle();
    CompileShader();

    // OpenGL Viewport 생성
    glViewport(0, 0, bufferWidth, bufferHeight);

    // GLFW가 종료되지 않는 한 계속 도는 순환문
    while (glfwWindowShouldClose(mainWindow) == GLFW_FALSE)
    {
        // GLFW 이벤트 입력
        glfwPollEvents();

        // 방향이 오른쪽인지 왼쪽인지
        if (direction == true)
        {
            triOffset += triIncrement;
        }
        else
        {
            triOffset -= triIncrement;
        }

        // 최대 차이값을 넘기게 되면 방향 전환
        if (abs(triOffset) >= triMaxOffset)
        {
            direction = !direction;
        }


        // 연두색 화면 그리기
        glClearColor(0.4f, 0.6f, 0.2f, 1.0f);
        // OpenGL 배경색상 초기화
        glClear(GL_COLOR_BUFFER_BIT);

        // Shader 적용
        glUseProgram(shader);

        //---------------------------------------------
        // mat4 model 초기화
        glm::mat4 model = glm::mat4(1.0f);
        // 우리가 원하는 값만큼 행렬 연산
        model = glm::translate(model, glm::vec3(triOffset, triOffset, 0.0f));

        // Mat4를 uniformModel로 변환한다.
        glUniformMatrix4fv(uniformModel,1, GL_FALSE,glm::value_ptr(model));
        //---------------------------------------------

        // VBO에 있는 데이터 바인딩
        glBindVertexArray(VBO);
        // 데이터를 바탕으로 그리기
        glDrawArrays(GL_TRIANGLES, 0, 3);
        // 데이터 바인딩 해제
        glBindVertexArray(0);

        // Shader 해제
        glUseProgram(0);

        // GLFW 더블 버퍼링
        glfwSwapBuffers(mainWindow);
    }

    return (0);
}
